1、系統概述

冷熱源系統是整個中央空調系統的核心，它決定了中央空調系統能否保障*終用戶的冷/熱需求，也是項目機電設備投資的主要部分，更是建筑日常運行能源消耗的主要部分。冷熱源系統中制冷/制熱主機和冷熱水泵的能耗可以占到中央空調系統能耗的50％以上，因此冷熱源系統的優化設計是整個空調系統設計過程中至關重要的環節。

冷熱源的運行狀況不僅取決于冷熱源設備的單體性能，與整個冷熱源系統的運行控制調節方式密切相關。在用戶密切重視運行成本，社會日益要求降耗減排的大趨勢下，簡單采用粗放型的人工管理措施已經越來越不適應用戶的需求和社會的需要，采用以現代控制理論為核心，輔以先進電子技術的智能化群控系統，保證冷熱源系統處于高效運行階段，是目前*科學的解決方案。

冷熱源智能群控系統的角度，是對冷熱源設備群進行整合，以保證*高可能運行效率的前提下，降低了運行能耗，同時滿足了客戶便捷管理的需求。

對冷熱源進行智能群控管理，對于現有建筑的節能改造有非?，F(xiàn)實的意義。中央空調末端設備從根本上都是由冷熱水盤管和風機設備組成，對這些設備進行的節能措施并不能（或很少）帶來直接的能耗降低，而是通過冷凍/熱水的需求變化，由冷熱源系統實現*終的節能目標。

2、系統功能：
冷熱源智能群控系統可以實現以下完整的監控功能：

（1）、冷、熱負荷需求計算

 建筑空調實際所需冷負荷總量及各區冷、熱負荷量。

（2）、冷水機組臺數控制

根據建筑實際所需冷負荷量，自動調整冷水機組運行臺數，達到*佳節能目的。增加或減少一臺冷水機組時，冷凍水泵、冷卻水泵和冷卻塔風機相應的增加或減少。

（3）、冷水機組聯鎖控制

啟動順序：冷卻塔的風機——冷卻水的電動閥——冷卻泵——冷凍水電動閥——冷凍水泵——冷水機組

停止：停機程序則相反。

（4）、冷卻塔控制

根據冷卻水供水溫度及室外濕球溫度的差值控制相應的冷卻塔風機運行的臺數。

（5）、冷凍水壓差控制

根據供回水*不利點壓差控制水泵頻率，保證系統*不利點壓差為一個穩定的值。

（6）、冷凍水差壓旁通閥控制

根據流量控制旁通閥開度，以保證流經冷水機組的*小流量；

（7）、水泵保護控制

水泵啟動后，壓差感應開關檢測水壓狀態，如故障則自動停機。水泵運行時如發生故障，備用泵自動投入運行。

（8）、機組定時啟?？刂?/span>

根據事先排定的工作及節假日作息時間表，定時啟停機組；并自動統計機組、水泵、冷卻塔的累計工作時間，提示定時維修。

（9）、機組運行參數

監測系統內各檢測點的溫度、壓力、流量等參數，并自動顯示，定時打印及故障報警。

（10）、過濾器

當過濾器兩端壓差達到設定報警壓差時,發現報警，提示維護或更換.

（11）、聯鎖保護

冷卻水泵與對應電動水閥之間應電氣聯鎖；冷卻塔電動水閥與冷卻塔風機應連鎖控制； 空調熱水泵與電動水閥之間應電氣連鎖；

(12)、熱系統監控

換熱器一次水側出入口溫度；換熱器二次水側出入口溫度；自動計算換熱效率；根據二次側溫度調節一次側電動閥開度等。

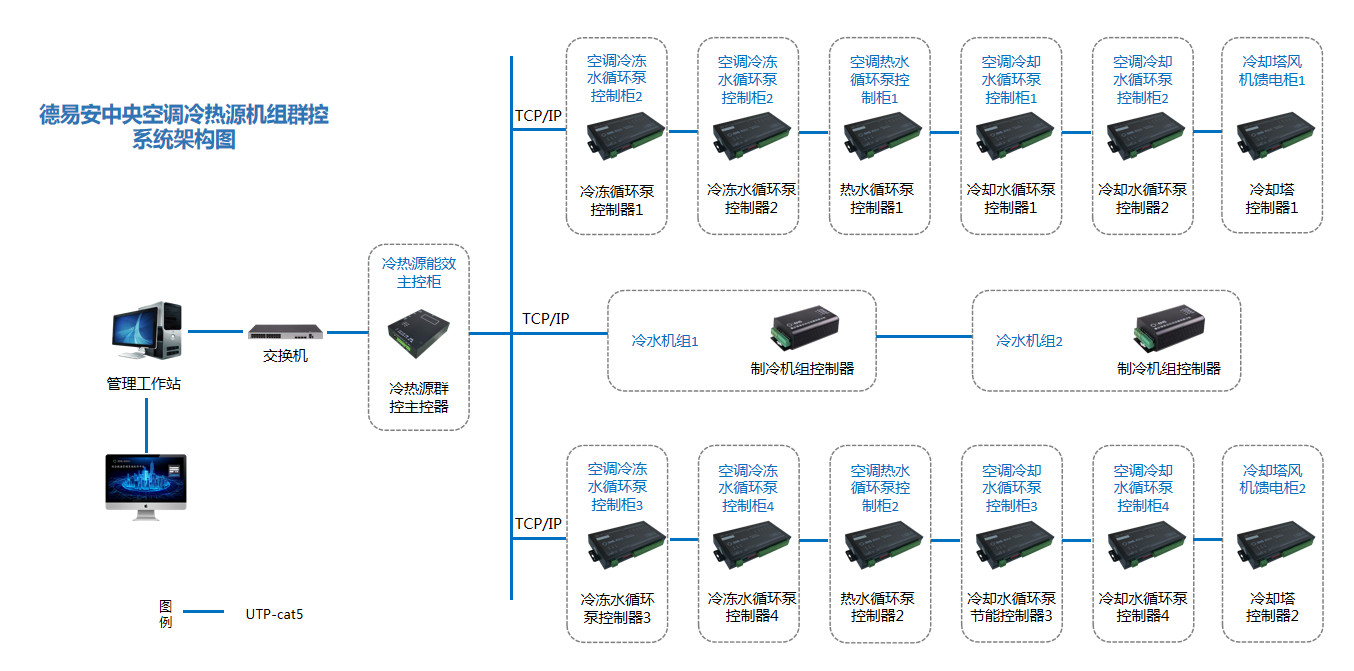

3、監控畫面：
