一、 系統概述

光伏發電監測系統，發電監管設備，可對太陽能光伏電站里的電池陣列、匯流箱、逆變器、交直流配電柜、太陽跟蹤控制系統等設備進行實時監控和控制，通過各種樣式的圖表及數據快速掌握電站的運行情況，其友好的用戶界面、強大的分析功能、完善的故障報警確保了太陽能光伏發電系統的完全可靠和穩定運行。

二、 系統架構

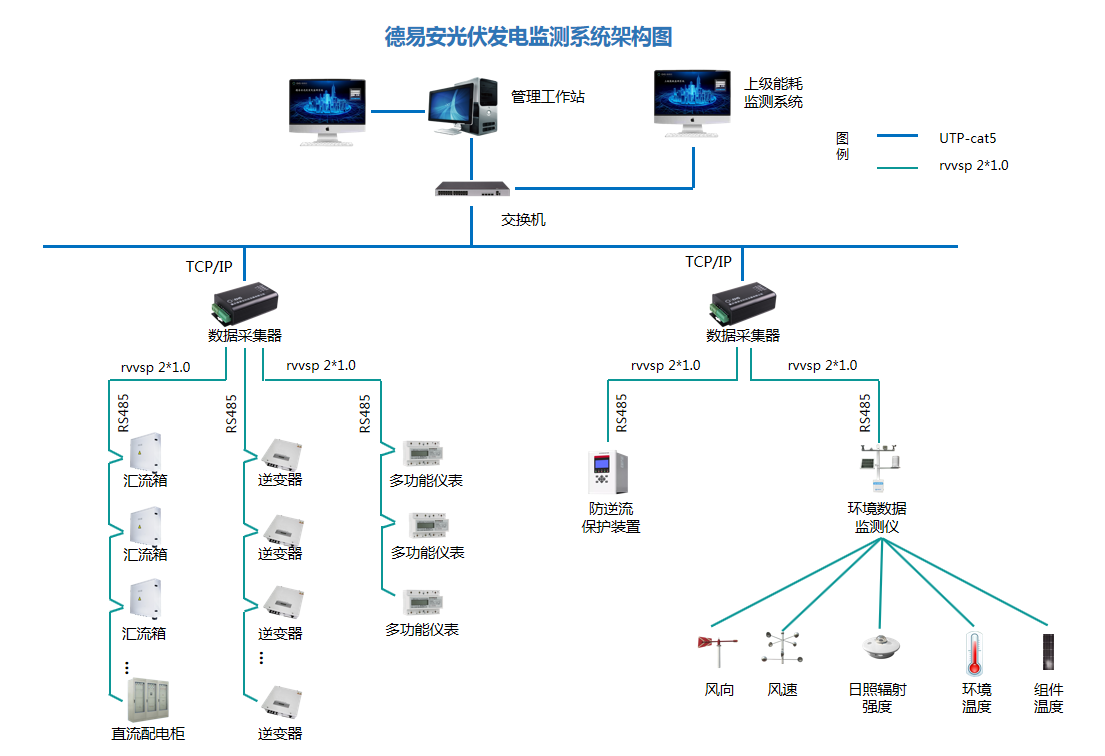

三、 系統介紹及功能

1. 光伏發電監測系統可根據系統規模和用戶需求選擇是否配置，大型光伏系統宜設置監測系統。光伏監測系統具備下列功能∶

1.1 存儲和查詢歷史運行信息和故障記錄；

1.2 友好的人機操作界面與監測顯示界面；

1.3 如設置儲能系統，還應與儲能系統的電池管理系統相集成；

1.4 接入遠程監控的接口，且能以規定的數據格式與遠程數據中心傳輸數據。

2. 光伏監測系統由數據采集系統和數據傳輸系統組成，數據采集系統一般包括數據采集器、環境監測設備和光伏系統電參數監測設備等。數據傳輸系統用于監測裝置與數據采集器之間、數據采集器與數據中心之間的數據傳輸。系統通過監測軟件實時采集光伏系統的相關信息，包括光伏系統的電流、電壓、功率、發電量以及相關的氣象環境參數等數據。

3. 數據采集裝置

每個光伏發電系統應至少設置一個數據采集器，支持標準的通信協議與接口；具有識別和傳輸運行狀態的能力，支持對數據采集接口，通信接口以及光伏系統的故障定位和診斷；一個數據采集模塊的多路模擬量輸入信號之間電壓差不得大于24V。

4. 環境監測設備

至少包括一個太陽總輻射傳感器、一個環境溫度傳感器、一個光伏組件溫度傳感器。當有多種類型的光伏組件時，每種類型的光伏組件都應設置一個溫度傳感器。

5. 光伏系統電參數監測設備

能測量包括直流側和交流側的電壓、電流、功率、發電量和電能質量等電氣參數，以及與新路器、電涌保護器等相關的程控、報警等信號開關量。直流側電參數至少應采集到每臺匯流箱輸出（若無匯流箱則須采集到每個組串）的相關數據。交流側參數可以采集使用逆變器的相關數據。光伏系統并網點應設置電量測量設備和電能質量監測設備，用于測量總發電量和電能質量相關數據，電能質量檢測裝置的配置應符合當?shù)仉娏Σ块T的要求。

6. 光伏發電監測系統一般采用分層分布式設計，包括監測層和現場層。監測層設備包含監測計算機、打印機和不間斷電源等?，F(xiàn)場設備包括光伏逆變器、匯流箱、直流配電柜、交流配電柜、電能計量裝置、環境監測裝置等。如系統設有儲能裝置，還可包括儲能電池管理系統的相關設備。

7. 光伏監測系統應采用開放的通信協議和標準通信接口，具有RS-485標準串行通信接口，采用MODBUS標準開放協議，支持RTU和TCP傳輸模式。

8. 監測系統可以查看光伏系統信息的顯示裝置。數據顯示功能應提供歷史數據查詢、生成報表等功能，供用戶查詢。

9. 為保證系統在斷電時的數據完整和安全運行，配置UPS提供不間斷電源，且滿足至少2h的用電需求。

10. 布線要求

傳輸系統的信號線應采用屏蔽線，盡量避免與強信號電纜平行布線，線路不應敷設在易受機械損傷、有腐蝕性介質排放、潮濕以及有強磁場和強靜電場干擾的區域，必要時使用綱導管屏蔽。

11. 電磁兼容

光伏系統監測設備符合國家和行業的電磁兼容相關標準要求。

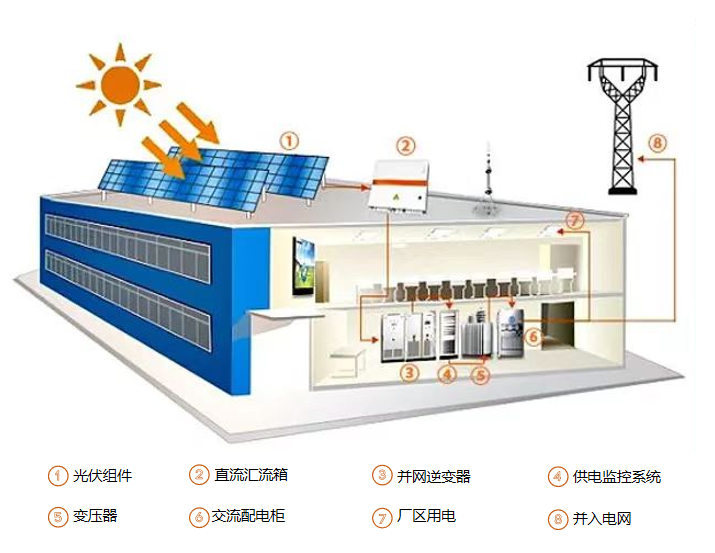

①光伏組件∶發電設備，將光轉換為直流電

②直流匯流箱：匯集設備，將多路直流電匯為一路③并網逆變器∶換流設備將直流電轉換為家用交流電

④供電監控系統∶監控設備，實時監控系統發電狀態，具備故障報警，發電量統計功能

⑤變壓器∶升壓設備，采用高壓并網時需要

⑥交流配電柜：配電設備，具備計量，保護，監測功能
